Machines de harnais de fil: la force invisible derrière l'électronique moderne

I. Introduction

Vous êtes-vous déjà arrêté pour considérer le réseau complexe de fils qui alimente votre voiture, maintient votre réfrigérateur en marche ou permet à votre smartphone de fonctionner de manière transparente? Caché sous les extérieurs élégants d'un nombre incalculable d'électronique de tous les jours se trouve un système complexe et organisé de câbles connus sous le nom de harnais de fil. Ces héros méconnus sont cruciaux pour transmettre la puissance, les données et les signaux, garantissant le fonctionnement sûr et efficace de pratiquement tous les appareils électroniques que nous utilisons.

Mais comment ces faisceaux de fils élaborés sont-ils créés avec une telle précision et cohérence? La réponse réside dans le machine à harnais de fil . Une machine à harnais de fil est une pièce d'équipement industrielle sophistiqué conçue pour automatiser et rationaliser le processus de fabrication des harnais de fil. De la coupe et du décapage des fils aux terminaux d'étouffer et à l'assemblage des connecteurs, ces machines jouent un rôle central dans la transformation des matières premières en artères vitales de la technologie moderne.

Dans le paysage de fabrication au rythme rapide d'aujourd'hui, la demande de harnais de câbles de haute qualité, fiables et rentables est toujours croissant. Les machines à harnais de câbles sont à l'avant-garde de cette demande, offrant une efficacité, une précision et une polyvalence inégalées. Cet article se plongera dans le monde des machines à harnais de câbles, explorant leurs composants fondamentaux, leurs mécanismes opérationnels, leurs applications diverses et les avantages transformateurs qu'ils apportent à diverses industries.

Ii Les bases des harnais de fil

À la base, un faisceau de fil est un assemblage organisé de fils, de câbles et souvent d'autres composants tels que les connecteurs, les bornes et les revêtements protecteurs, conçus pour transmettre une puissance électrique ou des signaux.

A. Composants d'un harnais de fil

Composant	Description
Fils	Ce sont les conduits pour le courant électrique ou les données. Ils sont disponibles en différents types (par exemple, échoués, solides), les jauges (épaisseur) et les matériaux d'isolation, choisis en fonction des exigences de tension, de courant et environnementales de l'application.
Connecteurs	Appareils qui rejoignent les circuits électriques, permettant une connexion et une déconnexion faciles. Ils varient considérablement en forme, taille, nombre de broches et mécanismes de verrouillage, adaptés à des interfaces spécifiques (par exemple, automobile, données, puissance).
Terminaux	Composants métalliques serties ou soudées à l'extrémité d'un fil, ce qui permet d'être connecté à un connecteur ou à un autre point électrique. Les types communs comprennent les bornes annulaires, les terminaux de bison et les bornes PIN.
Cassettes, conduits et revêtements protecteurs	Des matériaux tels que du ruban électrique, des manches tressés, des tubes ondulés ou des tubes thermiques sont utilisés pour regrouper les fils, offrent une résistance à l'abrasion, protéger contre l'humidité et offrir une isolation.

B. Pourquoi les harnais de fil sont-ils essentiels?

Les harnais de fil sont bien plus que des faisceaux de fils; Ils sont essentiels pour:

Organisation et économie d'espace: Ils consolident de nombreux fils individuels en une seule unité, ce qui rend l'installation plus nette, plus efficace et optimisant l'espace dans des systèmes complexes.
Protection contre les facteurs environnementaux: Les revêtements protecteurs protégent les fils de la chaleur, du froid, de l'abrasion, de l'humidité, des produits chimiques et des vibrations, prolongeant leur durée de vie et assurant la fiabilité.
Facilité d'installation et d'entretien: Un harnais pré-assemblé simplifie le processus d'installation, réduisant les erreurs et gagnant du temps. Il rend également le dépannage et la maintenance plus simples.
Assurer l'intégrité et la sécurité électriques: En achetant et en fixant précisément les fils, les harnais empêchent les courts-circuits, réduisent les interférences électromagnétiques (EMI) et garantissent des performances électriques cohérentes, ce qui est primordial pour la sécurité.

Iii. Types de machines à harnais de fil

Les machines à harnais de câbles se présentent sous diverses formes, chacune se spécialisant dans une étape particulière du processus de fabrication ou intégrant plusieurs fonctions pour une automatisation plus élevée.

A. Catégorisation par fonction

Type de machine	Description
Machines de coupe et de décapage	Ce sont fondamentaux. Entièrement automatique: Capable de mesurer, de couper et de dépouiller avec précision l'isolation des deux extrémités d'un fil en un seul opération continue. Certains modèles avancés peuvent également servir les terminaux simultanément. Semi-automatique (par exemple, strip-teaseuses de banctop): Nécessitent une alimentation manuelle des fils mais automatiser le processus de décapage, idéal pour des volumes inférieurs ou des applications spécifiques.

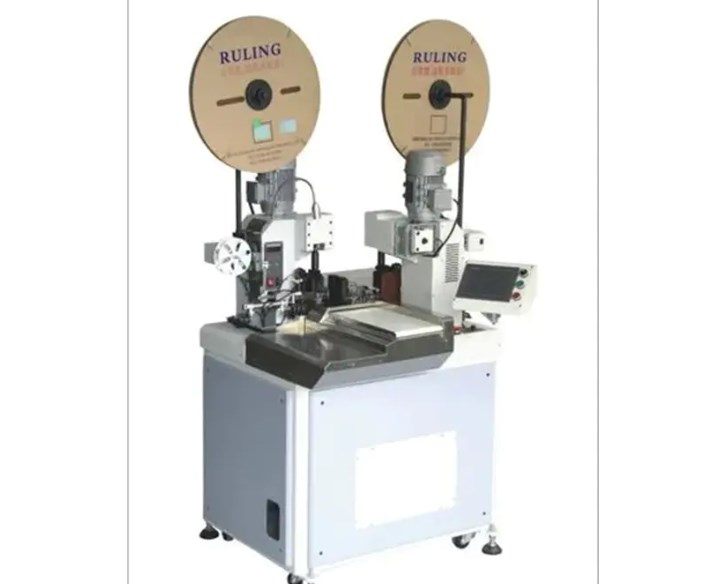

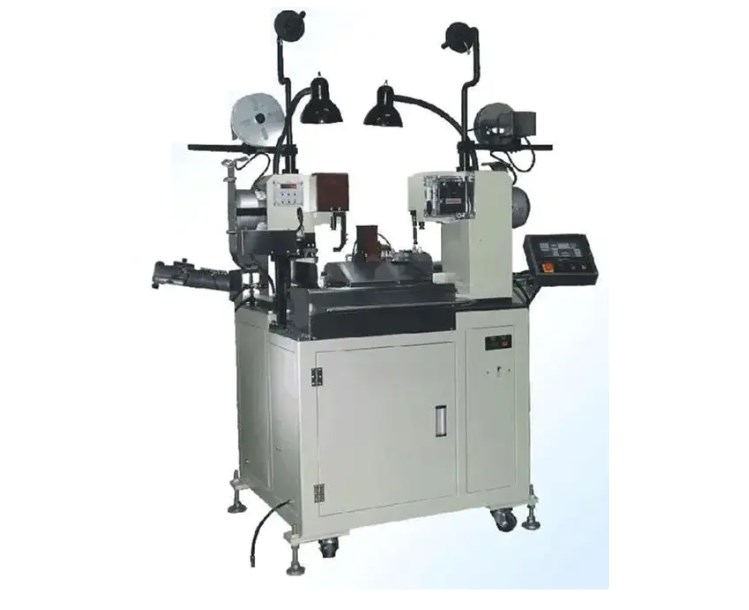

Machines à servir	Utilisé pour fixer les bornes aux extrémités dépouillées des fils. Presses à sertissage automatique: Les machines à grande vitesse qui alimentent les bornes en vrac, les serpentent sur des fils et s'intègrent souvent aux unités de coupe et de décapage. Outils de sertissage semi-automatiques: Machines Benchtop où un opérateur place manuellement le fil et la borne. Outils de sertissage à la main: Utilisé pour un volume très faible, un prototypage ou des réparations spécialisées.
Machines à insertion terminale	Une fois les terminaux serrés, ces machines insérent automatiquement ou semi-automatiquement insérées les terminaux serrés dans les cavités correctes d'un logement de connecteur.
Machines à enregistrement et à regroupement	Ces machines enveloppent les fils assemblés avec diverses bandes (par exemple, PVC, tissu, auto-amalgadiation) ou appliquez des conduits protecteurs, créant le harnais final groupé.
Machines à tester	Essentiel pour le contrôle de la qualité. Test de continuité: Vérifie les circuits ouverts ou les ruptures dans les fils. Test de résistance à l'isolation: Vérifie l'intégrité de l'isolation du fil. Test fonctionnel: Simule l'opération prévue du harnais pour s'assurer que toutes les connexions et signaux fonctionnent correctement.

B. Systèmes intégrés vs autonomes

Les fabricants peuvent choisir entre des machines autonomes pour des tâches spécifiques ou des systèmes intégrés qui combinent plusieurs fonctions (par exemple, des machines à calice coupées) en une ligne automatisée, offrant un débit plus élevé et une manipulation manuelle réduite.

C. Machines spécialisées

Certaines machines sont conçues pour des applications très spécifiques, telles que le traitement des câbles coaxiaux, des câbles de ruban plat ou de la manipulation de fils extrêmement petits pour la microélectronique ou de grands fils de jauge pour des applications industrielles en service lourd.

Iv. Composants et technologies clés

La précision et l'efficacité des machines à harnais de fil sont dues à leurs composants internes sophistiqués et leurs technologies intégrées.

Composant / technologie	Rôle
Systèmes d'alimentation	Ces systèmes, y compris les rouleaux de fil et les déreelers, assurent une alimentation lisse et cohérente de fil à la machine, empêchant les enchevêtrements et les problèmes de tension.
Unités de mesure et de coupe	Équipées de capteurs très précis et de lames de coupe, ces unités mesurent précisément la longueur du fil souhaitée et font des coupes propres et sans bavures.
Dépouillage des lames et des mécanismes	Les lames spécialisées éliminent l'isolation sans endommager le conducteur de fil. Différents types de lame et mécanismes de décapage sont utilisés pour diverses jauges de fil et matériaux d'isolation.
Séduire les applicateurs et les matrices	Ce sont des outils de précision qui forment la borne autour du conducteur de fil, garantissant une connexion sécurisée et électriquement saine. L'ensemble de matrices correct est crucial pour chaque type de terminal.
Systèmes de vision	De plus en plus courants, les systèmes de vision utilisent des caméras et des logiciels de traitement d'image pour inspecter les extrémités du fil, la qualité du sertissage et l'insertion des terminaux, identifiant les défauts en temps réel et améliorant le contrôle de la qualité.
Logiciel et automatisation	Les contrôleurs logiques programmables (PLC) et les interfaces logicielles conviviales sur les opérations de la machine, permettant une programmation précise des longueurs de fil, des profondeurs de décapage et des paramètres d'état. Cela permet des changements rapides et des configurations de harnais complexes.
Caractéristiques de sécurité	Les machines modernes intègrent de nombreuses caractéristiques de sécurité, y compris les gardes de sécurité, les boutons d'arrêt d'urgence et les verrouillages, pour protéger les opérateurs pendant l'utilisation.

V. Comment fonctionnent les machines à harnais de fil (le processus de fabrication)

La création d'un harnais de fil est un processus en plusieurs étapes, largement automatisé par ces machines spécialisées.

A. Alimentation et mesure du fil

Une bobine de fil alimente le fil dans la machine. Un encodeur précis mesure la longueur exacte requise pour chaque segment du harnais.

B. COUPE DE VIEUX

Une fois la longueur souhaitée mesurée, une lame tranchante coupe le fil proprement.

C. Dépouillard de fil

La machine élimine ensuite précisément une longueur d'isolation spécifiée à partir d'une ou des deux extrémités du fil coupé, exposant le conducteur pour la terminaison.

D. sertissage terminal

L'extrémité du fil décapé est introduite dans un applicateur d'état, qui utilise un jeu de matrice pour déformer mécaniquement un terminal autour du conducteur, créant une forte connexion électrique et mécanique. Cela peut être fait à des extrémités ou les deux.

E. Insertion d'étanchéité (le cas échéant)

Pour les harnais nécessitant une protection de l'environnement, les sceaux peuvent être insérés automatiquement ou manuellement sur le fil avant de servir.

F. Assemblage du connecteur

Les fils collés avec des terminaux sont ensuite insérés dans les cavités appropriées d'un boîtier de connecteur. Cette étape peut être manuelle pour des harnais complexes ou automatisées pour des harnais plus simples.

G. enregistrement / regroupement

Les fils assemblés sont ensuite regroupés en utilisant du ruban électrique, des manches tressées ou des tubes ondulés pour former la structure du harnais final, offrant une protection et une organisation.

H. tests et contrôle de la qualité

Enfin, le faisceau de fil achevé subit des tests rigoureux (continuité, isolation, fonctionnel) pour s'assurer qu'il répond à toutes les spécifications électriques et mécaniques et est exempt de défauts.

Vi. Applications dans toutes les industries

Les machines à harnais de câbles sont indispensables dans une vaste gamme d'industries, sous-tend la fonctionnalité de divers produits.

Industrie	Application des harnais de fil
Automobile	Peut-être que le plus grand consommateur, l'industrie automobile s'appuie fortement sur les harnais de fil pour les systèmes de gestion des moteurs, l'éclairage intérieur, l'infodivertissement, les caractéristiques de sécurité (ABS, airbags) et la distribution d'énergie tout au long du véhicule.
Aérospatial et défense	Dans des applications critiques telles que l'avionique, les systèmes de contrôle de vol et les équipements militaires, les harnais de fil doivent répondre à des normes de fiabilité et de performance strictes, fonctionnant souvent dans des environnements extrêmes.
Électronique	De l'électronique grand public comme les téléviseurs et les ordinateurs aux panneaux de contrôle industriels et aux équipements de réseau, les harnais en fil fournissent l'infrastructure de câblage interne.
Dispositifs médicaux	La précision et la fiabilité sont primordiales dans les équipements médicaux. Les harnais de câbles se trouvent dans les machines de diagnostic, les outils chirurgicaux, les systèmes de surveillance des patients, etc.
Télécommunications	Les harnais sont essentiels pour la connexion des composants dans les infrastructures de communication, y compris les stations de base, les centres de données et les appareils réseau.
Appareils électroménagers	Les appareils électroménagers quotidiens tels que les machines à laver, les réfrigérateurs, les fours et les aspirateurs utilisent des harnais de fil pour leurs connexions électriques internes.
Machines industrielles	La robotique, l'équipement d'automatisation d'usine et les machines lourdes dépendent toutes de harnais de fil robustes pour la transmission du signal d'alimentation et de contrôle.

Vii. Avantages de l'utilisation de machines à harnais de fil

L'adoption de machines à harnais de fil offre des avantages importants aux fabricants.

Avantage	Explication
Efficacité et vitesse de production accrues	L'automatisation réduit considérablement le temps nécessaire pour produire des harnais par rapport aux méthodes manuelles, conduisant à une production plus élevée.
Précision et précision améliorées	Les machines effectuent des tâches avec une précision cohérente, minimisant l'erreur humaine dans la coupe, le décapage et le sertissage, ce qui est essentiel pour la qualité du produit.
Amélioration de la qualité et de la fiabilité du produit	Des processus cohérents entraînent des harnais uniformes avec des connexions électriques fiables, réduisant les défauts et garantissant des performances à long terme.
Réduction des coûts de main-d'œuvre	L'automatisation réduit la dépendance à la main-d'œuvre manuelle pour les tâches répétitives, permettant à des ressources humaines d'être allouées à des rôles plus complexes ou de supervision.
Déchets de matériaux minimisés	Des mesures précises et des processus contrôlés réduisent le matériau de rebut, entraînant des économies de coûts.
Plus de sécurité pour les opérateurs	Les machines automatisées réduisent la nécessité pour les opérateurs de gérer des outils pointus ou d'effectuer des mouvements répétitifs, améliorant la sécurité au travail.
Évolutivité et flexibilité en production	Les machines peuvent être programmées pour différentes configurations de harnais, permettant aux fabricants de s'adapter rapidement à l'évolution des demandes de produits et à l'échelle de production ou de baisse au besoin.

Viii. Facteurs à considérer lors du choix d'une machine à harnais de fil

La sélection de la bonne machine à harnais de fil est une décision stratégique qui a un impact sur l'efficacité de la production et la qualité du produit.

Facteur	Considération
Volume de production et exigences de débit	Le volume prévu des harnais nécessaires dictera le niveau d'automatisation et de vitesse requis par la machine.
Types de fils et tailles	Assurez-vous que la machine peut gérer la gamme spécifique de jauges de fil, de matériaux d'isolation et de types (par exemple, un seul noyau, multi-core, blindé) utilisé dans vos produits.
Types de terminaux et de connecteurs	La machine doit être compatible avec les terminaux et les connecteurs spécifiques que vous avez l'intention d'utiliser, nécessitant souvent des applicateurs et des matrices spécialisés.
Niveau d'automatisation souhaité	Déterminez si les machines semi-automatiques suffisent pour des volumes inférieurs ou si un système intégré entièrement automatique est nécessaire pour une production à haut volume.
Budget et ROI	Évaluez le coût d'investissement initial par rapport aux avantages à long terme en termes d'efficacité accrue, de réduction de la main-d'œuvre et de qualité améliorée pour déterminer le retour sur investissement.
Empreinte de la machine et disponibilité de l'espace	Évaluez la taille physique de la machine et assurez-vous qu'elle s'inscrit dans la disposition de votre installation de fabrication.
Prise en charge des fournisseurs, services et pièces de rechange	Le support après-vente fiable, les pièces de rechange facilement disponibles et l'assistance technique sont cruciales pour minimiser les temps d'arrêt.
Intégration logicielle et convivialité	Une interface utilisateur intuitive et une compatibilité avec les systèmes d'exécution de fabrication existants (MES) peuvent améliorer considérablement l'efficacité opérationnelle.

Ix. Entretien et dépannage

Une bonne maintenance est la clé pour assurer la longévité et les performances optimales des machines à harnais de fil.

Aspect	Description
Nettoyage et lubrification réguliers	Le nettoyage préventif élimine les débris et les particules de fil, tandis que la lubrification appropriée réduit l'usure sur les pièces mobiles.
Remplacement de la lame et de la matrice	Les lames de coupe et les matrices de sertissage s'usent avec le temps et doivent être régulièrement inspectées et remplacées pour maintenir la précision et la qualité.
Étalonnage et réglage	L'étalonnage périodique garantit que les mesures, les profondeurs de décapage et les forces de sertissage restent exactes.
Problèmes et solutions courantes	Les opérateurs doivent être formés pour identifier et résoudre les problèmes communs tels que le glissement de fil, les longueurs de bande incohérentes ou les mauvais projets, souvent en ajustant les paramètres de la machine ou en remplaçant les pièces usées.
Importance de l'entretien préventif	Suivre un calendrier de maintenance préventif strict réduit considérablement la probabilité de pannes inattendues, prolonge la durée de vie de la machine et assure une sortie cohérente.

X. Tendances et innovations futures

L'industrie de la machine à harnais métallique évolue continuellement, tirée par des demandes d'efficacité, d'intelligence et de durabilité plus importante.

S'orienter	Impact / Description
Automatisation accrue et intégration de la robotique	La tendance vers la fabrication des lumières-out verra plus de robots intégrés aux machines de faisceau de fil pour les tâches automatisées de chargement, de déchargement et d'assemblage complexes.
Industrie 4.0 et fabrication intelligente	L'intégration avec l'Internet des objets industrielles (IIOT) permettra aux machines de collecter et de transmettre des données en temps réel sur les performances, les besoins de maintenance prédictive et les mesures de production, permettant une prise de décision plus intelligente.
Systèmes de vision avancée et IA pour le contrôle de la qualité	Les systèmes de vision alimentés en AI deviendront encore plus sophistiqués, capables de détecter des défauts et des anomalies minuscules avec une plus grande précision, améliorant encore l'assurance qualité.
Miniaturisation et précision pour les composants plus petits	À mesure que les dispositifs électroniques diminuent, les machines à harnais de fil devront gérer des fils et des connecteurs de plus en plus petits avec des niveaux de précision encore plus élevés.
Durabilité dans la fabrication	Les futures machines se concentreront sur l'efficacité énergétique, la réduction des déchets de matériaux et la capacité de traiter des matériaux de fil et d'isolation plus respectueux de l'environnement.
Personnalisation et production à la demande	Les progrès de l'automatisation et des logiciels permettront des changements plus rapides et des lignes de production plus flexibles, soutenant la demande croissante de harnais de fil personnalisés et à la demande.

Xi. Conclusion

Les machines à harnais de fil sont les chevaux de bataille silencieux derrière la fonctionnalité et la fiabilité des innombrables produits électroniques qui définissent notre monde moderne. Du câblage complexe d'une automobile aux connexions délicates dans un dispositif médical, ces machines garantissent que l'alimentation et le flux de données en toute sécurité et en toute sécurité.

Leur évolution continue, tirée par les progrès de l'automatisation, de l'IA et de la connectivité, promet un avenir encore plus efficace, précis et durable pour la fabrication. Alors que la technologie continue de progresser, le rôle des machines à harnais de câbles ne fera que croître en importance, solidifiant leur position d'outils indispensables dans la marche en cours de l'innovation.
